طراحی دای و رولر کارخانه خوراک

انتخاب دای و رول مناسب
• rama
• تکنولوژی تولید خوراک
• آگوست 13, 2025
• 13 آگوست 2025

طراحی دقیق دای و رولر در کارخانه خوراک تأثیر مستقیم بر کیفیت خوراک، ظرفیت تولید، عمر تجهیزات و هزینه‌های عملیاتی دارد. انتخاب صحیح نوع فولاد، عملیات حرارتی، الگوی سوراخ، Relief، و نوع پوسته رولر باید بر اساس نوع خوراک، شرایط محیطی و اهداف تولید انجام شود.

1 -مقدمه

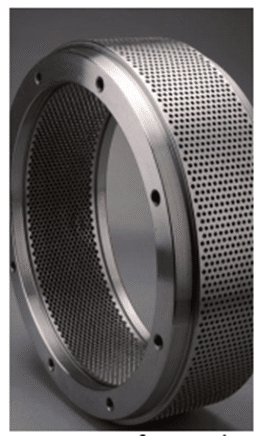

در این فصل، جزئیات طراحی مربوط به دای کارخانه خوراک و رولرها بررسی می‌شود. شکل ۴-۱ یک نمونه معمولی از دای کارخانه خوراک را نشان می‌دهد. دای نمایش داده‌شده از نوع گیره‌ای (Clamp-on) است و دارای شیار زبانه در پشت دای می‌باشد. این نوع دای توسط زبانه ای که در سطح جلویی فلنج کویل یا لبه محرک دای نصب شده، به حرکت درمی‌آید و با گیره دای در جای خود ثابت می‌شود.

دای گیره‌ای دارای فلنج تقویتی در سطح جلویی است که باعث افزایش استحکام، کاهش انحراف و جلوگیری از شکستگی می‌شود.

شکل1 – 4

2 -انواع دای کارخانه خوراک

2.1  دای گیره‌ای (Clamp-on Die)

• دارای شیار زبانه در پشت
• محرک توسط زبانه نصب‌شده در فلنج کویل
• تثبیت با گیره دای
• دارای فلنج تقویتی برای جلوگیری از شکست

2.2  دای پیچی (Bolt-on Die)

• استفاده از پیچ برای تثبیت و حرکت
• طراحی متقارن
• دارای حلقه تقویتی جداشدنی در جلوی دای
• مناسب برای کاربردهایی که نیاز به استحکام بیشتر دارند

3 -متالورژی دای

خواص فیزیکی پایه‌ای مواد دای کارخانه خوراک تحت تأثیر ترکیب فولاد مورد استفاده و فرآیند عملیات حرارتی قرار دارد. دو عنصر کلیدی در ساخت دای‌ها عبارت‌اند از:

• کربن: میزان کربن موجود در فولاد، سختی نهایی دای را تعیین می‌کند.
• کروم: وجود کروم باعث افزایش مقاومت دای در برابر خوردگی و سایش می‌شود.

فولادهایی که بیش از ۱۲٪ کروم آزاد دارند، به عنوان فولاد ضدزنگ شناخته می‌شوند. در فرآیند عملیات حرارتی، ترکیب اتم‌های کروم و کربن باعث تشکیل کاربیدهای کروم می‌شود که مقاومت سایشی را افزایش می‌دهد. هیچ فولادی کاملاً ضدزنگ نیست؛ همه دای‌ها در معرض حرارت، رطوبت و اسیدیته دچار اکسیداسیون می‌شوند.

4– عملیات حرارتی دای‌ها

4.1  کربوریزه کردن سطحی (Case Carburizing)

• انجام در کوره چاله‌ای یا خلأ با گاز غنی از کربن (مثل پروپان)
• فولاد آلیاژی → کربوریزه در کوره چاله‌ای
• فولاد ضدزنگ → کربوریزه در خلأ
• ایجاد سطح سخت با مغز نرم
• سختی نهایی:
  • فولاد آلیاژی: ۵۷ HRC
  • فولاد ضدزنگ: ۶۱ HRC

مزایا:

• اصطکاک بیشتر در محفظه پلت → کیفیت بهتر پلت
• مناسب برای خوراک‌های معدنی و سایشی

4.2  سخت‌کاری یکنواخت (Neutral Hardening)

• سختی یکنواخت در کل ضخامت دای
• معمولاً برای فولادهای ضدزنگ یا با کروم بالا
• سختی نهایی: ۵۲ HRC
• مزایا:
  • عمر طولانی دای
  • راه اندازی آسان‌تر
  • سطح سوراخ صاف‌تر

5– مقایسه انواع دای‌ها

نکته: دای‌های سخت‌کاری یکنواخت باید ضخامت مؤثر (effective thickness) بیشتری داشته باشند (۶.۳۵ تا ۱۲.۷ میلی‌متر بیشتر) تا کیفیت پلت مشابه دای‌های کربوریزه را ارائه دهند.

6– طراحی سوراخ‌ها و Reliefها

6.1  ضخامت خام و مؤثر

• ضخامت خام (Blank Thickness): تعیین‌کننده استحکام کلی دای
• ضخامت مؤثر (Effective Thickness): طول واقعی محفظه فشرده‌سازی
  • برابر است با ضخامت خام منهای عمق Relief
  • تأثیر مستقیم بر کیفیت پلت و فشار واردشده در فرآیند اکستروژن

نکته: اگر جنس دای تغییر کند، باید ضخامت مؤثر نیز تنظیم شود تا کیفیت پلت حفظ شود. نسبت L/d (طول سوراخ به قطر آن) برای هر کاربرد خاص باید بهینه باشد.

6.2  انواع Relief سوراخ دای

Reliefها به انتهای سوراخ‌ها اضافه می‌شوند تا امکان استفاده از دای‌های ضخیم‌تر فراهم شود. انواع Relief عبارت‌اند از:

1. بدون Relief (NR):
   • ضخامت خام = ضخامت مؤثر
   • مناسب برای خوراک‌هایی مثل غذای میگو که طول پلت مهم است
2. Relief یکنواخت (NVR):
   • عمق یکسان در تمام سوراخ‌ها
   • حفظ ضخامت مؤثر در کل سطح کاری دای
3. Relief متغیر (VR):
   • سوراخ‌های بیرونی عمیق‌تر از وسط
   • کاهش مقاومت در سوراخ‌های بیرونی
   • جلوگیری از گرفتگی و سایش نامتقارن
4. Relief متغیر پلکانی (Stag VR):
   • سوراخ‌های بیرونی با عمق‌های متفاوت
   • کاهش بیشتر مقاومت نسبت به VR
   • مناسب برای جلوگیری از توقف عملکرد سوراخ‌های بیرونی
5. Relief پله‌ای (Step VR):
   • سوراخ‌های Relief با قطرهای مختلف
   • مناسب برای خوراک‌هایی با رطوبت و حرارت بالا که تمایل به انبساط دارند
6. Relief مخروطی (TR):
   • مشابه Step VR اما با شکل مخروطی
   • مناسب برای مواد فیبردار که پس از فشرده‌سازی تمایل به بازگشت شکل دارند
   • کاربرد در مواد سخت‌پلت‌شونده با نیاز به دای ضخیم و طول مؤثر کوتاه

7– ورودی سوراخ‌ها و طراحی سطح دای

علاوه بر Relief در خروجی سوراخ‌ها، ورودی سوراخ‌ها نیز می‌توانند مخروطی یا چاهکی باشند:

• ورودی مخروطی یا چاهکی (Tapered/Well Inlet):
  • ایجاد محفظه پیش‌فشرده‌سازی
  • کمک به ماشین‌کاری عملی و کاهش هزینه ساخت
  • کاربرد در تولید پلت‌های بزرگ مثل “کوب” برای گاو و خوک

دای با سطح فرورفته (Recessed Face Die)

• مناسب برای خوراک‌های با رطوبت بالا مثل مرغ و خوک
• جلوگیری از خروج مواد از لبه‌ها
• افزایش قطر داخلی دای و سطح کاری
• افزایش تعداد سوراخ‌ها و عملکرد بهتر

8– الگوهای سوراخ دای

سه نوع اصلی الگوی سوراخ در دای‌ها وجود دارد:

8.1  الگوی استاندارد (Standard Hole Pattern)

• تعداد سوراخ معمولی
• مناسب برای خوراک‌های متنوع در یک خط تولید
• عملکرد متوسط در کیفیت پلت و ظرفیت
• عمر دای و هزینه تولید در سطح متوسط

8.2  الگوی سنگین‌کار (Heavy-Duty Hole Pattern)

• تعداد سوراخ کمتر
• ضخامت بیشتر بین سوراخ‌ها → استحکام بالاتر
• مناسب برای مواد سخت‌پلت‌شونده
• ظرفیت تولید پایین‌تر
• عمر دای کمتر و هزینه تولید بالاتر

8.3  الگوی سوراخ نزدیک (Close-Hole Pattern)

• افزایش تعداد سوراخ تا ۲۵٪ یا بیشتر
• افزایش سطح باز (Open Area)
• مزایا:
  • ظرفیت تولید بیشتر
  • کیفیت پلت بهتر
  • سایش یکنواخت سطح دای
  • شروع آسان‌تر
  • عمر دای بیشتر
  • مصرف انرژی کمتر
  • کاهش هزینه تولید

نکته: به دلیل کاهش ضخامت بین سوراخ‌ها، ممکن است نیاز به افزایش ضخامت خام دای باشد تا از شکست زودهنگام جلوگیری شود. همچنین عمق Relief باید بیشتر شود تا نسبت L/d حفظ شود.

9– طراحی رولر کارخانه خوراک

9.1  اجزای رولر

رولر شامل اجزای زیر است:

رولر روی دو بلبرینگ مخروطی سنگین نصب می‌شود و با یقه‌ها و مهره‌ها در جای خود نگه داشته می‌شود. گریس‌کاری از پشت آسیاب انجام می‌شود و طراحی مهر و موم فلزی اجازه خروج مقدار کمی گریس را در صورت گریس‌کاری بیش از حد می‌دهد.

شفت رولر دارای اکسنتریک داخلی است که امکان تنظیم فاصله بین رولر و سطح دای را فراهم می‌کند.

10– انواع پوسته رولر و کاربردها

پوسته‌های رولر معمولاً از فولاد بلبرینگی با درجه تیمکن ساخته می‌شوند که عملیات حرارتی شده و سختی نهایی آن‌ها بین 60 تا 62 راکول است. طراحی‌های مختلفی برای پوسته رولر وجود دارد که هر کدام برای کاربرد خاصی بهینه‌سازی شده‌اند.

10.1  پوسته شیار باز (Open-End Corrugated)

• شیارهای افقی باریک در سطح رولر
• تعداد شیار زیاد → مناسب برای جلوگیری از لغزش
• کاربرد: خوراک‌های پرفیبر مثل گاو و دام سنگین

10.2  پوسته شیار بسته (Closed-End Corrugated)

• شیارهای شیب‌دار که در لبه‌ها بسته می‌شوند
• جلوگیری از خروج مواد مرطوب از لبه‌های دای
• کاربرد: خوراک مرغ و خوک با رطوبت بالا
• مزایا: سایش یکنواخت، عملکرد همه‌جانبه

10.3  پوسته شیار مارپیچ بسته (Helical Closed-End Corrugated)

• دارای دو مارپیچ متقابل
• هدایت مواد به لبه‌های دای برای توزیع یکنواخت
• تماس چند نقطه‌ای با سطح دای → عملکرد نرم‌تر
• کاربرد مشابه با شیار بسته مستقیم

10.4  پوسته دندانه‌دار (Dimpled Shell)

• سوراخ‌های طراحی‌شده روی سطح رولر
• افزایش سطح تماس فلزی → مقاومت سایشی بالا
• کاربرد: خوراک‌های معدنی و سایشی
• نکته: کشش کمتر نسبت به پوسته‌های شیاردار

10.5  پوسته با پوشش کاربید تنگستن (Tungsten Carbide Shell)

• ذرات کاربید تنگستن در بستر مذاب جوشکاری تزریق می‌شوند
• مقاومت سایشی بسیار بالا
• کاربرد: خوراک‌های حاوی شن، خاک یا مواد معدنی سنگین
• هشدار: تنظیم نادرست فاصله با دای → آسیب جدی به سطح دای

واژه نامه:
